連続棚段乾燥機プレートドライヤ(PD)

プレートドライヤは、密閉構造の乾燥機内部に大小2種類の加熱プレートを交互に配置した連続棚段乾燥機です。プレート上のケーキを、低速回転するブレードでソフトに攪拌・移動しながら連続的にケーキ乾燥・排出を行います。連続生産に対応し、生産プロセスにおける省エネ化・省人化・省スペース化を実現します。結晶破砕しやすい製品も均一に乾燥でき、製品品質の向上にも貢献します。

特徴

  • 熱効率がよく、均一に乾燥できる伝熱乾燥方式の連続乾燥機です。
  • 大小の加熱プレート毎に供給熱媒温度を変更することができ、より細やかな運転設定が可能です。
  • 乾燥時間はフレキシブルに設定でき、幅広い処理物・目標値に対応します。仕上乾燥工程にも最適です。
  • 減圧乾燥にも対応しています。
  • 【前後工程と連結可】iCube™への実装により将来的な連続生産プロセス構築にも貢献します(生産量の目安:粉体ベースで10kg/h)※

※連続生産設備iFactory®のプロセス機器として適用するケース。
※iCube™:一辺2.32mの立方体の金属フレームに反応・晶析・ろ過・乾燥などの単位操作を内装したモジュール。iCube™を相互連結させることで製造プロセスを構築し、連続生産を可能にします。

フロー図

仕様

型式 乾燥方式 適する範囲・処理物
TTB型 標準型式。常圧対応。
プレート上にパージガスを低速供給し乾燥促進。
蒸発ガスに毒性・悪臭がなく大気放出可能な処理物
GTT型 密閉型。
窒素パージによる密閉循環を実施。

・毒性・悪臭がある処理物

・酸素雰囲気不可の処理物

VTT型 減圧型。
乾燥機内を減圧状態にして運転可。
低沸点溶媒を含有する処理物
IVT型 減圧型。
洗浄性/分解・組立性も考慮して開発。
医薬・ファインケミカル用。iFactory®にも組込可。

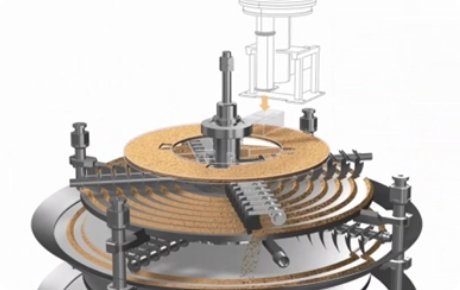

連續棚段乾燥機PF(3Dモデル)

連續棚段乾燥機PD(iCube™実装時)

主な用途

  • 化学:農薬、樹脂、活性炭、合成ゴム原料、ナイロン、硫黄
  • 医薬:医薬中間体
  • 食品:健康食品
