小型オンサイト水素製造装置「HyGeia(ハイジェイア)シリーズ」
HyGeia(ハイジェイア)は、13A都市ガス(天然ガス)やLPGを原料に水蒸気改質法で高純度(99.999vol.%以上)の水素ガスを製造する設備です。様々な工業分野で使用されている水素ガスをオンサイト(現地)で製造することで、より低価格な水素ガスを容易に入手することを実現し、お客様の事業に寄与することができます。
また、燃料電池自動車(FCV)の普及拡大に向け建設が推進されている商用水素ステーション向けにも数多く採用されています。
特長
- オンサイト型のため、高純度の水素をその場で製造・供給することができます。
- 自動運転で操作も容易に出来ます。
- 頻繁な水素トレーラーによる受入がなくなり、運用が容易になります。
- 独自の小型改質器と水素PSA、またPSAオフガスの燃料リサイクルシステムにより、徹底した高効率化で安価な水素製造コストを実現します。
- 水素使用量に応じて機種選定が可能で、負荷変動機能による水素発生量の調整も可能です。(負荷変動機能あり)
- 高圧ガス保安法適用外。
- 遠隔監視機能(オプション)を有しており、遠隔地からの監視が可能です。
- アフターサービス体制も充実しており、安心してお使い頂けます。

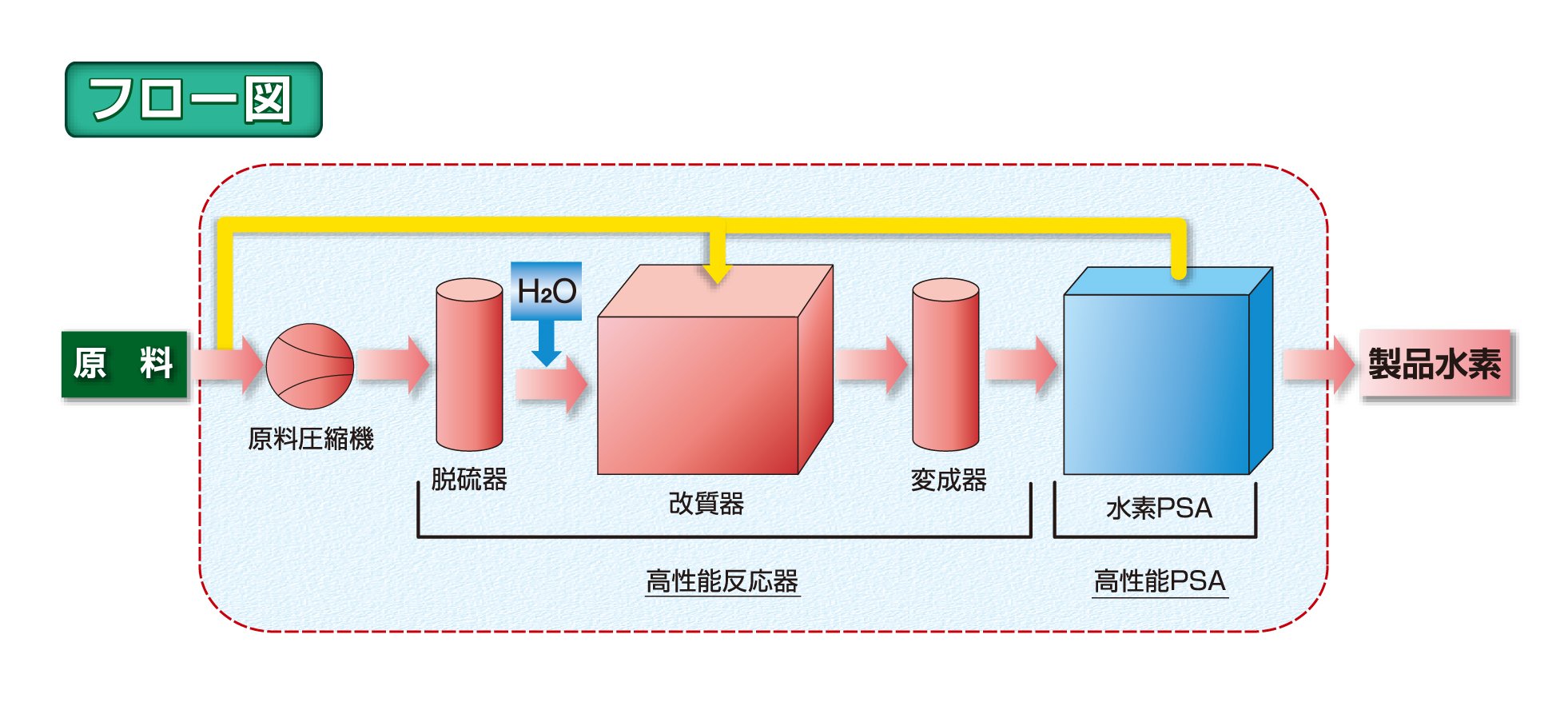

フロー図
仕様
製品名 | 水素発生能力 | 原料 | 製品水素純度 | 製品水素圧 | 負荷変動幅 | 装置面積※ |
HyGeia 50 | 50Nm3/hr | 都市ガス/ 天然ガス/ LPG |
99.999 Vol.%以上 |
最大0.7 MPaG |
30%~ 100% (アイドリング 運転機能あり) |
3.1m×3.7m |
---|---|---|---|---|---|---|
HyGeia 100 | 100Nm3/hr | 3.2m×5.3m | ||||
HyGeia 200 | 200Nm3/hr | メインスキッド 3.2m×7.5m サブ スキッド 3.2m×3.4m |
||||
HyGeia-A | 300Nm3/hr | 3.2m×7.5m | ||||
M-HyGeia 500 | 500Nm3/hr | 8.5m×15.5m | ||||
M-HyGeia 1000 | 1,000Nm3/hr | 11m×20m |
※上記フロー図に記載の機器はすべて含みます。(ユーティリティ設備(冷却水、純水、計装空気)は除外)
主な用途
- 半導体、光ファイバー、石英ガラス、油脂製造、金属熱処理、水素ステーション
製品外観(水素発生能力)

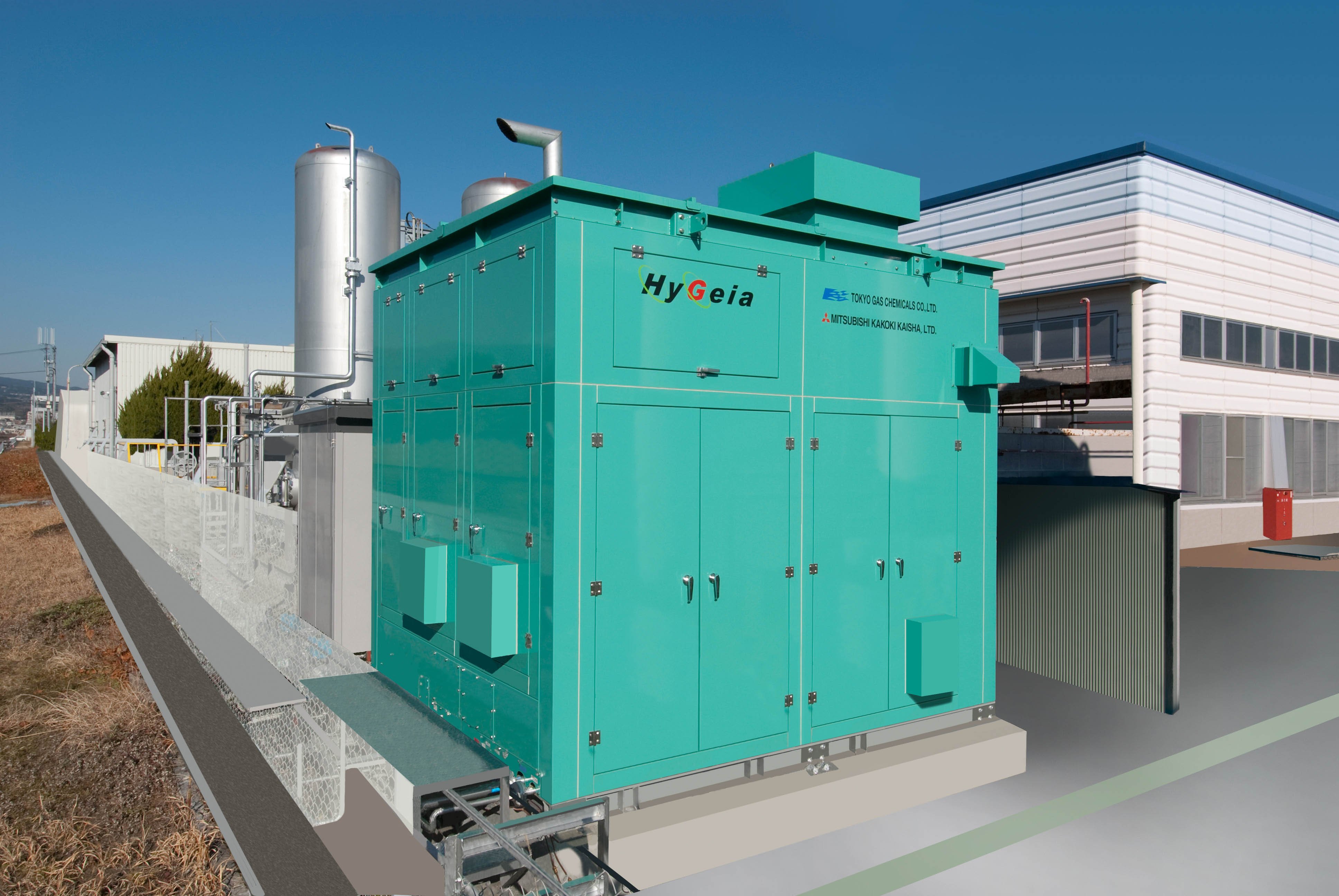

HyGeia 50(50Nm3/hr)

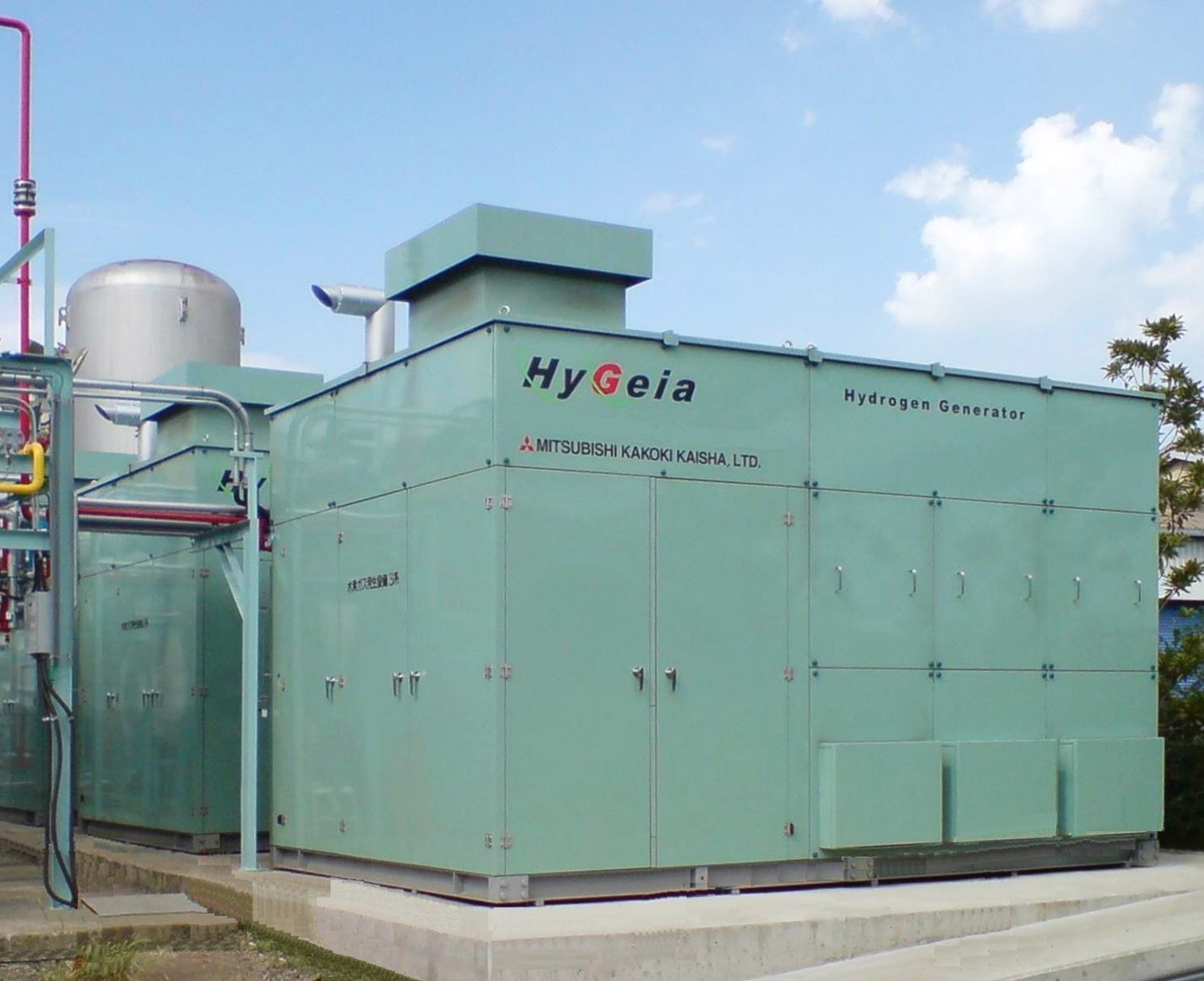

HyGeia 100(100Nm3/hr)

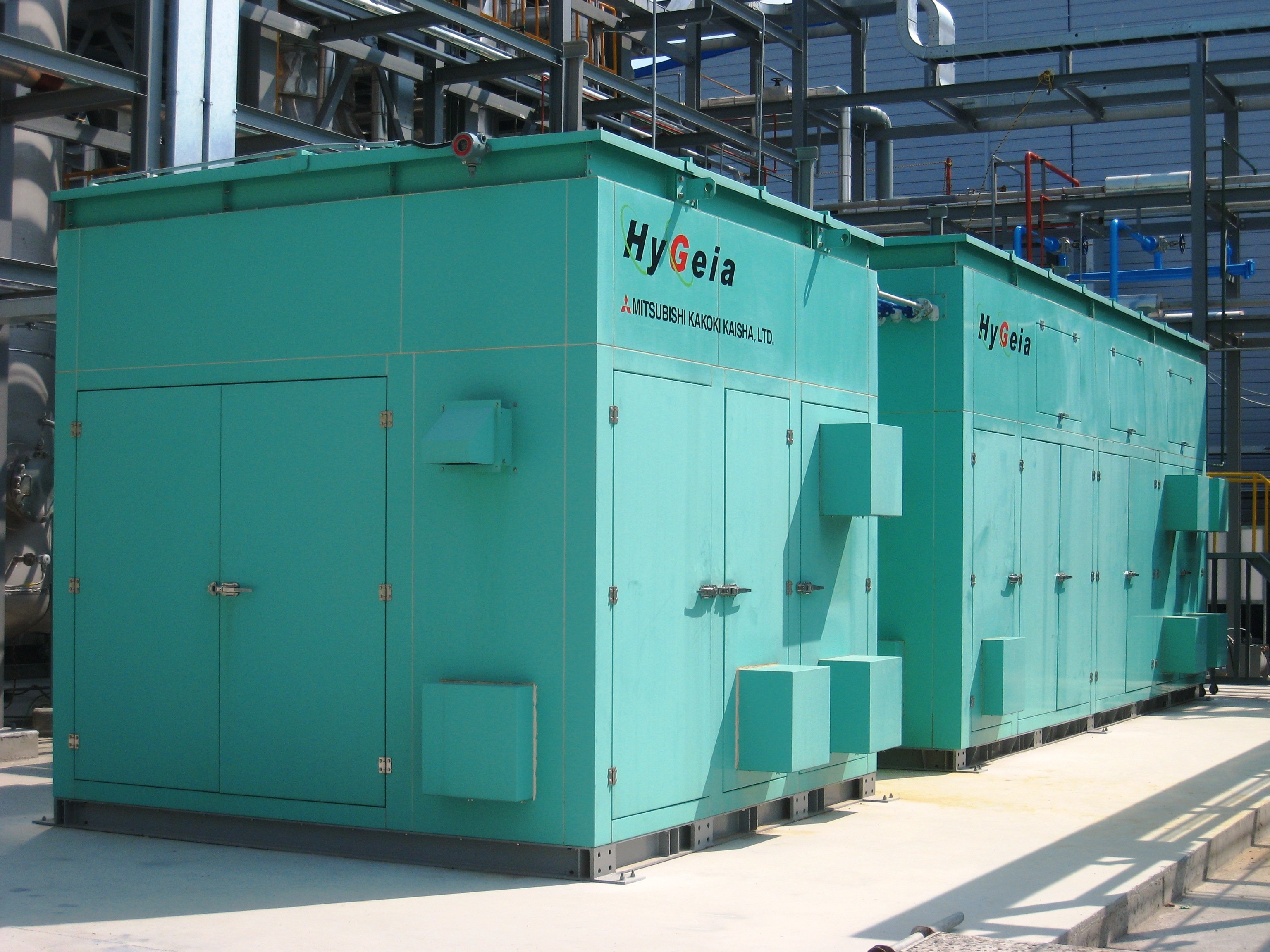

HyGeia 200(200Nm3/hr)

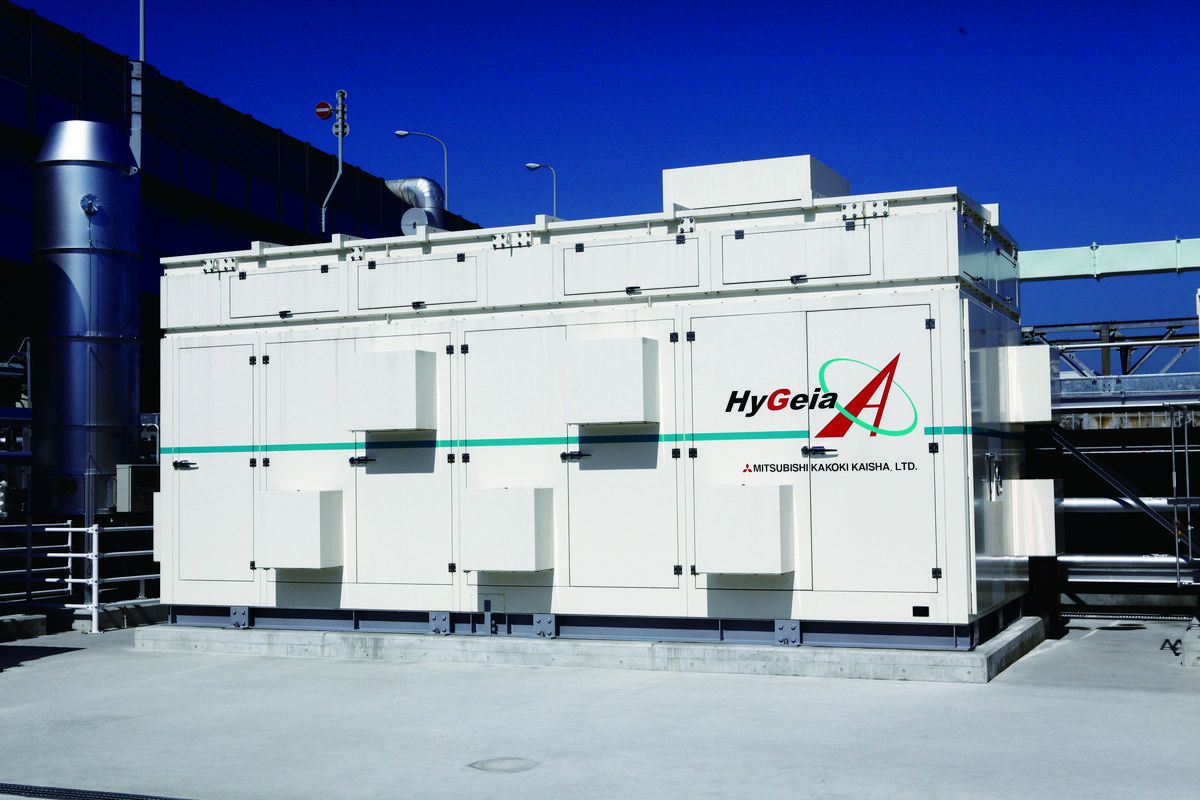

HyGeia-A(300Nm3/hr)

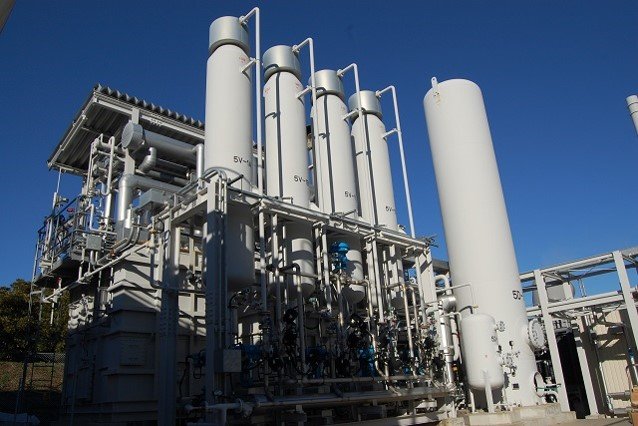

M-HyGeia 500(500Nm3/hr)/ M-HyGeia 1000(1,000Nm3/hr)
