連続式真空、加圧ろ過機（単室ドラム型） 三菱ヤングフィルター
三菱ヤングフィルターは、ドラム(シリンダ)回転式の連続ろ過機です。加圧ろ過、真空ろ過のどちらにも対応することができます。密閉化や防爆にも対応しており、溶剤を含む処理物や高温高圧下でのろ過・分離・ケーキ洗浄・脱液に適します。
ドラム内はシンプルな単室構造のため、腐食性の高い処理物に対して耐食材質を用いた設計製作にも対応しています。大口径のろ液管をドラム内部に設置することができ、従来の多室型構造の回転式連続ろ過機ドラムフィルター(オリバーフィルター)に比べ、約 3 倍の高い処理能力を発揮します。特に大容量大型機、処理能力のアップ、既設ろ過機からの設置面積削減等をお考えのお客様に最適なろ過機です。
ケーキ剥離には強力なブローバック方式を採用しています。
スクレーパー方式と比較してろ布を痛めず、またろ布の目詰まりを解消しながら基礎層を残さずケーキを全量回収します。
1分間に数回転の低速回転機であり運転が常に安定しているため、運転管理･保守管理が容易で大幅な省力化に繋がります。
特長

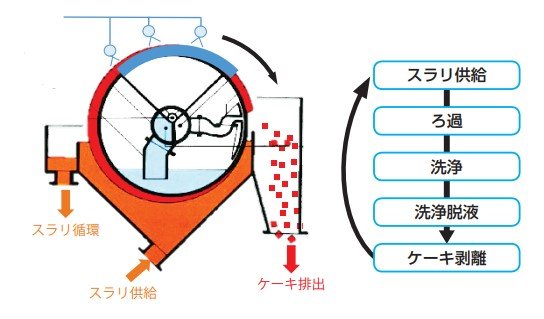

ろ過機内部と運転サイクル
- スラリー供給からろ過・洗浄・脱液・ケーキ剥離(回収)までの一連のサイクルを切れ目なく繰り返す完全連続式ろ過機です。
- ドラム内部は単室の構造で、ドラム表面の大きな開孔率と大直径のろ液管により高いろ過能力が発揮できます。
- ケーキ剥離(回収)はろ布背面からのバックブローで行うことで、10mm以下の薄いケーキでもケーキを全量回収します。また、ドラムフィルタなどのスクレーパーでの回収と比較してろ布は目詰まりしにくく、スクレーパーとの接触による、ろ布破れのリスクも低いため、ろ布の交換回数を低減でき、省力化・省人化にも寄与します。
- ろ液管とバックブローの機内配管はそれぞれ独立しているため、ドラムの回転を早くして処理量を増加することができます。
- スラリーバットにはアジテータが装備可能です。
- 密閉化及び耐圧防爆に対応しており、溶剤を含むスラリーの処理にも適用可能です。
- 構造が簡単で構成部品が少ないため、メンテナンスが容易です。
- 高温高圧を維持したままのろ過分離に対応した加圧型もラインナップしています。

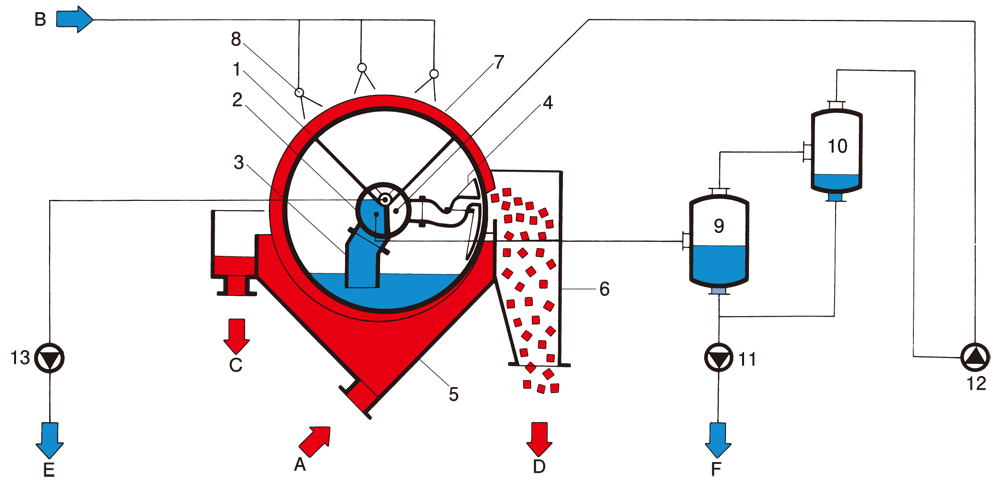

フロー図
1. シリンダー
2. センターパイプ
3. サクションパイプ
4. バルブバー
5. バット
6. ケーキシュート
7. フィルターケーキ
8. ウォッシュパイプ
9. ろ液セパレーター
10. ミストセパレーター
11. ろ液ポンプ
12. 真空ポンプ
13. 洗浄液抜出ポンプ
ラインアップ
| 形式 | ろ過面積（m2） | シリンダ寸法 φ×L（mm） |
| 1×1/3 | 0.1 | 300×100 |
|---|---|---|
| 1×2/3 | 0.2 | 300×200 |
| 2×2/3 | 0.4 | 600×200 |
| 2×1 | 0.6 | 600×300 |
| 3×3/4 | 0.7 | 900×300 |
| 4×1 | 1.3 | 1,200×300 |
| 4×2 | 2.4 | 1,200×600 |
| 4×3 | 3.8 | 1,200×900 |
| 4×4 | 5 | 1,200×1,200 |
| 4×5 | 6.2 | 1,200×1,500 |
| 4×6 | 7.4 | 1,200×1,800 |
| 5-1/2×4 | 7 | 1,650×1,200 |
| 5-1/2×5 | 8 | 1,650×1,500 |
| 5-1/2×6 | 10 | 1,650×1,800 |
| 5-1/2×8 | 13 | 1,650×2,400 |
| 5-1/2×10 | 18 | 1,650×3,000 |
| 6-1/2×8 | 16 | 1,975×2,400 |
| 6-1/2×10 | 21 | 1,975×3,200 |
| 6-1/2×12 | 26 | 1,975×4,000 |
| 7-1/2×6 | 13 | 2,250×1,800 |
| 7-1/2×12 |
30 |
2,356×4,080 |
主な用途
| 化学 | 界面活性剤、農薬原薬、肥料、飼料原料、バイオプラスチック、樹脂 高純度テレフタル酸、ビスフェノール A、クラフトパルプ |
|---|---|
| 医学 | 医薬中間体 |
| 食品 | アミノ酸、健康食品、食用油(脱ろう)、澱粉 |
| 非鉄金属 | 水酸化アルミ、氷晶石、鉱石 |
| エネルギー | 排脱石膏、焼却飛灰 |
