三菱 イートン STRAIN-O-MATIC ストレーナー

三菱イートンストレーナは、配管中を流れる液体中の塵芥を取り除くセルフクリーニング式(逆洗式)除塵機です。細かな塵芥も本体のスクリーンで確実に捕捉し、差圧を利用した強力な自動逆洗により、機外へ排出します。
海水中の生物、工業用水や下水、排水中の夾雑物(ゴミ)の除塵に使用されます。

特長

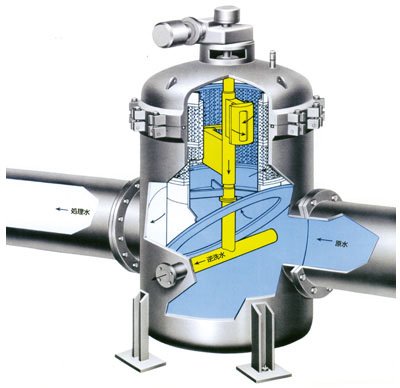

ストレーナ構造図

強力な逆洗浄効果

左右対称のバランスタイプの逆洗アームにより小さなモータ馬力で円滑運転が可能です。
スクリーンとポートシールの隙間は僅少に保たれ、逆洗流のバイパスを最少にしている為、最少の逆洗水量で最大の逆洗効果が得られます。

ろ過面積が大きい波形状スクリーン

内側に拡がるテーパ形状のスクリーンによりゴミは剥離しやすく容易に排出されます。

分解が容易で保守点検に便利

駆動部分とトップカバーの一体化により保守点検が便利です。

大きな空間で重いゴミを沈降分離

本体の十分なスペースによりゴミの流入スピードが減速され、大きなゴミはストレーナー底部へ自然沈降分離します。

圧力損失の少ない流れ

ストレーナー内の流れは乱流やエネルギーの損失がなく、ストレーナー自体の圧力損失が極めて僅少です。

ラインアップ

形式 サイズ 処理水量
(m3/min)
596A 型 2B 0.72
3B 1.16
4B 1.54
6B 4.44
8B 5.91
10B 9.68
12B 11.9
14B 17.6
16B 21.7
20B 30.3
24B 44.2
30B 69.8
36B 100
44B 149
600A型 42B 175
48B 230
60B 370
84B 715

1. スクリーン開口率 30%
2.初期差圧 0.01MPa(0.1kgf/cm)

主な用途

エネルギー :火力発電所、原子力発電所、IPP発電所、LNG、LPG、液化水素、液化アンモニア受入基地
代替エネルギー:バイオマス発電所
電子材料 :苛性ソーダ溶液
水処理:海水淡水化プラント、製鉄プラント、特殊船舶、各種用水設備
