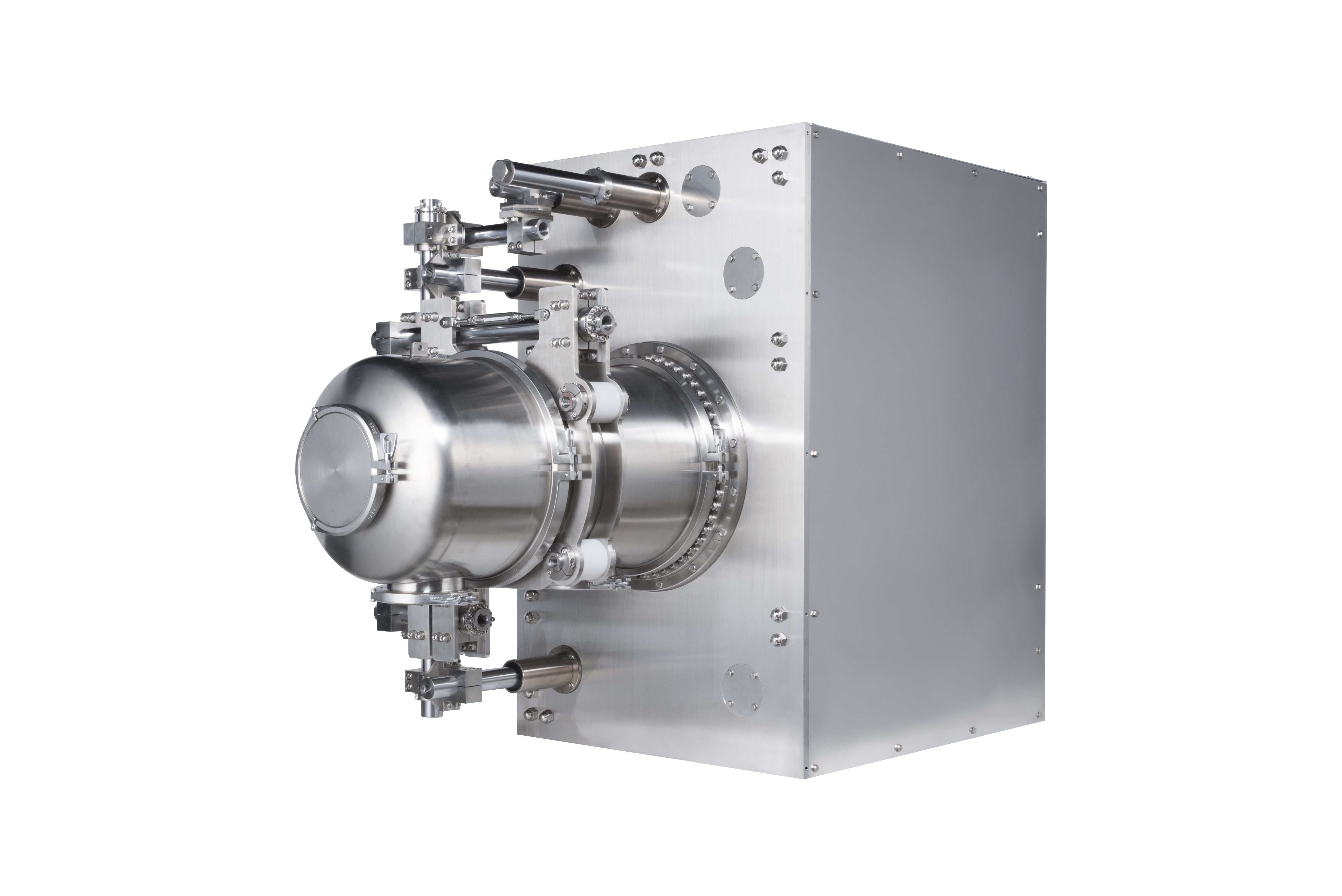

回転式セラミック膜ろ過機ダイナフィルタ(DyF®)
ダイナフィルタは、精密ろ過(MF),限外ろ過(UF),ナノろ過(NF)が可能な回転式セラミック膜フィルタ装置です。
ろ材であるセラミック膜ディスクを回転させ、ディスク上にろ過障害となるケーキ層の形成を抑制することにより、高い処理能力を維持します。
回転せん断力による攪拌効果で、高分散状態を維持しながら、ナノ粒⼦スラリーの濃縮・洗浄・溶媒置換まで⼀貫して処理できる為、高純度分散液の精製と工程の効率化に貢献致します。
※DyFは三菱化工機株式会社の登録商標です
特長
- ディスクが回転することで、ろ過障害となるケーキ層の形成が抑制され、高いろ過能力を維持。
- 高凝集性、高粘度等、難ろ過性処理物にも適用可能。
- 連続処理により手軽に精度の高い洗浄・溶媒置換が可能
- 多種多様な有機溶剤に対応

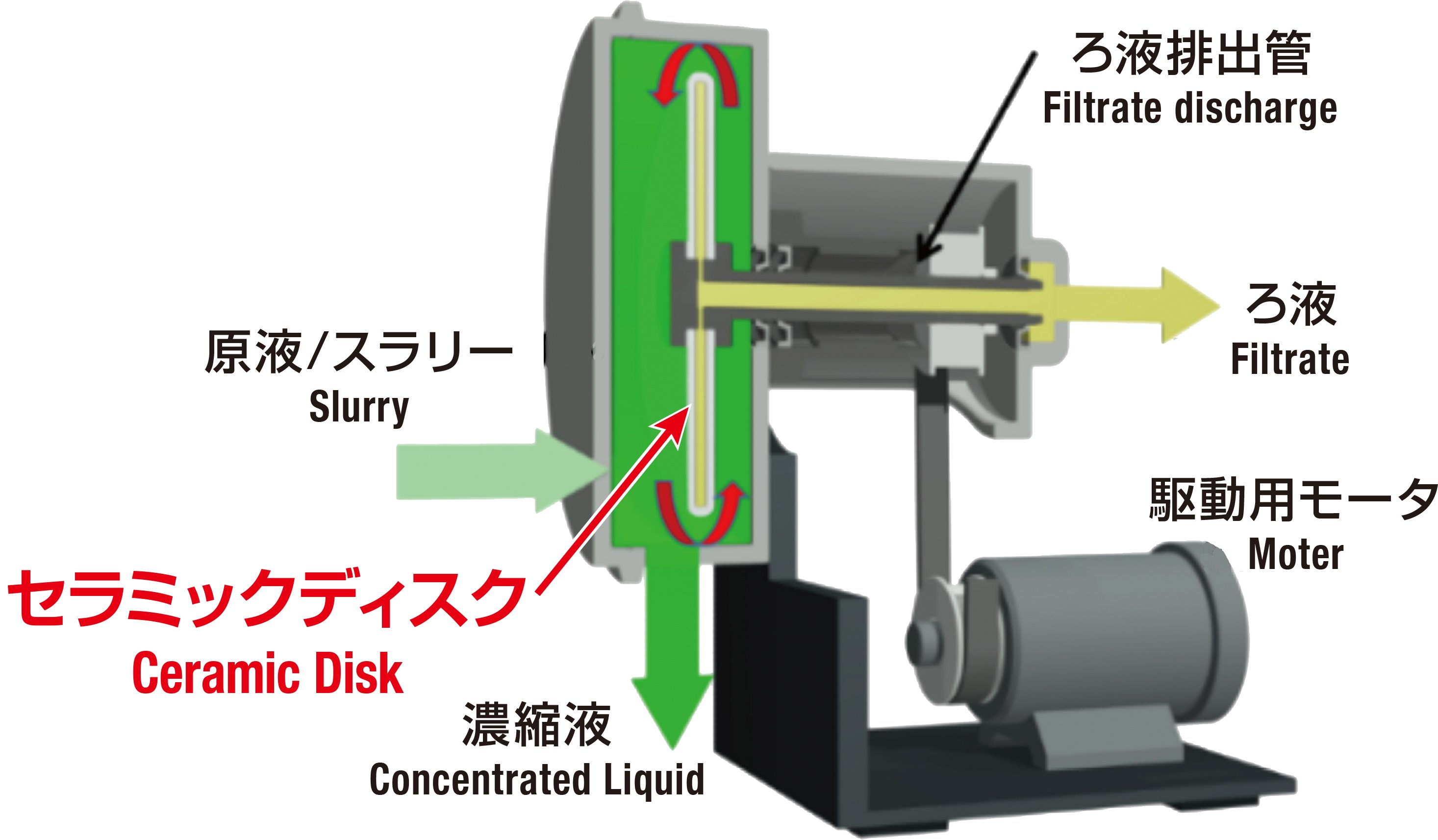

分離の原理
卓上型試験機から商用スケールまで同条件でスケールアップ可能
- 微細粒子スラリをろ過室内に加圧供給
- 回転するセラミック膜ディスクで清澄ろ液と微細粒子を膜ろ過分離
- セラミック膜を透過した清澄ろ液が回転軸内を通り系外で回収。
- ろ過室内に保持された濃縮液(微粒子スラリ)を装置下部の排出弁より回収
仕様
ディスクラインナップ
| 分類 | Urtrafiltration | Microfiltration | ||||
|---|---|---|---|---|---|---|
| 平均細孔径 | 5nm | 7nm | 30nm | 60nm | 200nm | 500nm |
| ディスク材質 | TiO2 | MgAl2O | ZrO2 | Al2O3 | Al2O3 | Al2O3 |
・処理物に応じて最適なディスクを選択可能です。
装置ラインナップ
| シリーズ | 152シリーズ | 312シリーズ | ||||
|---|---|---|---|---|---|---|
| 型番 | DyF152/S | DyF152/6d | DyF152/Md | DyF312/9d | DyF312/18d | DyF312/27d |
| ディスク枚数 | 1 | 6 | 35 | 9 | 18 | 27 |
| ろ過面積(m2) | 0.034 | 0.204 | 1.19 | 1.15 | 2.3 | 3.46 |
| ろ過容量(ℓ) | 0.24 | 3.5 | 15 | 45 | 65 | 85 |
| 動力(kW) | 0.4 | 1.5 | 3.7 | 5.5 | 7.5 | 7.5 |
| 装置サイズ(W×L×H)mm | 300×430×390 | 440×680×600 | 450×1050×1700 | 1200×1700×1600 | 1200×1800×1600 | 1200×2000×1600 |

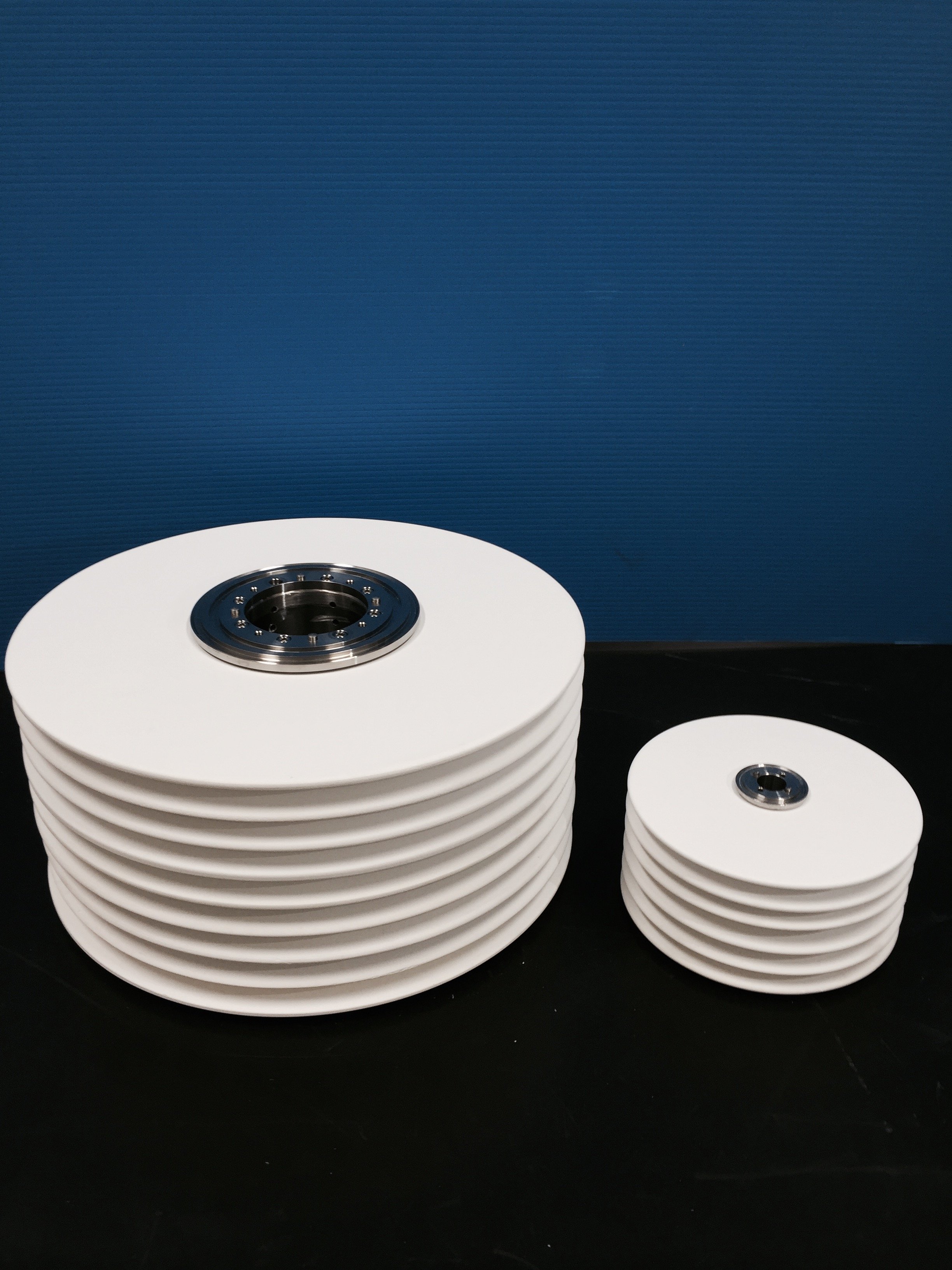

152シリーズディスク(右)と312シリーズディスク（左）
※312シリーズのセラミックディスクのろ過面積は152シリーズの凡そ4倍です。
オプション
- 耐圧防爆仕様
- デッドエンド式/循環式ろ過対応
- 自動ユニット化
- 付帯機器(原液タンク、洗浄/溶媒置換/逆洗タンク、チラー装置)
- 各種安全対策
主な用途
セラミックス微粒子：封止材フィラー、研磨剤、トナー、機能性微粒子、化粧品顔料、電池材料、電子部品材料
金属微粒子：導電性ペースト、導電接着剤、磁性材料ペースト、電子部品材料
樹脂微粒子：封止材、機能付加品、標準粒子
高分子樹脂・糖鎖高分子液：レジスト樹脂、糖鎖医薬、医療用診断薬、医療用材料
