加圧ろ過機(水平ろ板型フィルタープレス) 三菱シュナイダーフィルター
三菱シュナイダーフィルターは、水平ろ板を積み重ねた加圧ろ過機です。ろ布またはろ紙上に形成される均一なケーキ層や、ろ過助剤によるプレコート層で精密ろ過を行います。また、ろ材の自動交換により、溶剤等を含むろ過工程の作業環境改善や大幅な省力化・省人化を図ります。
ろ板のシール性が高く、樹脂、界面活性剤やシリコンオイルなどの高粘度液を、高温・高圧下で処理するろ過工程における使用実績が多数あります。圧延油や製缶クーラントの清澄ろ過回収にも使用されます。
また、カーボンや金属粉等の洗浄脱液による高純度な固形分回収にも適しています。一般化学分野だけでなく、電子材料やGMPに準拠した医薬品原薬、化粧品顔料等、利用分野を拡大しています。
特長
- ろ材交換作業が自動で行なえるため、省力化・省人化が可能です。
- ケーキが均一に形成される水平ろ板構造の為、安定した精密ろ過を行うことができ、ケーキ洗浄においても均質な洗浄済みケーキを最小の洗浄液量で回収することができます。
- 少量のろ過助剤で均一なプレコート層の形成が可能です。
- 特殊なシール方式の採用により、ろ板からの液漏れがありません。
- 大容量のろ過が可能です。ろ過面積1m2の標準ろ板と共に1.5m2の大型ろ板もラインナップしています。
- ろ板内の各ろ過室は独立した構造で、ケーキ乾燥が容易です。
- 温度低下により固化する処理物に対しては、加温ろ板仕様をご提案します(オプション)。
- ろ過終了時における機内の残液処理はなく、製品の歩留改善に貢献します。
- 1台で2種類以上の液のろ過を同時に行えます。
- ろ板サイズに合せたカット紙式やろ布巻き取り式の適用により、ろ材のランニングコストが節減できます。
仕様
ろ板ろ過面積 : 0.5m2/枚、1m2/枚、1.5m2/枚
ろ板枚数 : 1枚~25枚/スタック、最大4スタックで 100m2/台まで製作可能
処理量: 10~200L/m2・min(処理液性状による)
ろ過精度: 0.2~30μm(ろ紙、ろ材による)
ろ過圧力: 0.4MPa (オプション)0.9MPa
材質: (ろ板)SS400、SUS304、SUS316L、ポリプロピレン、ゴムライニング等
(ホース)合成ゴム、バイトン、テフロン、H-NBR 他
ろ板加熱: ジャケット方式(ろ過面と同じ加熱面積がとれる)

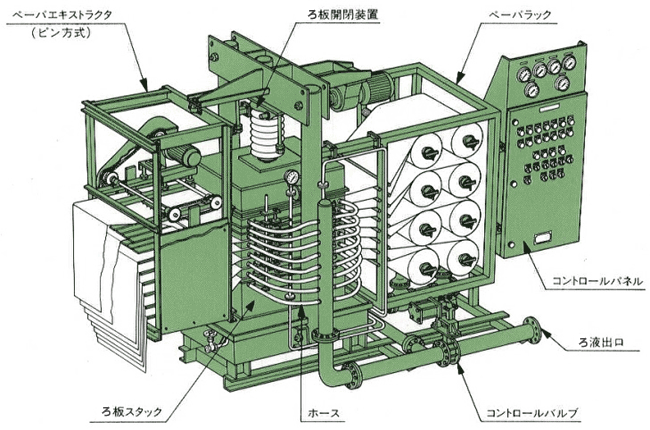

構造図
ろ板及びろ板スタック

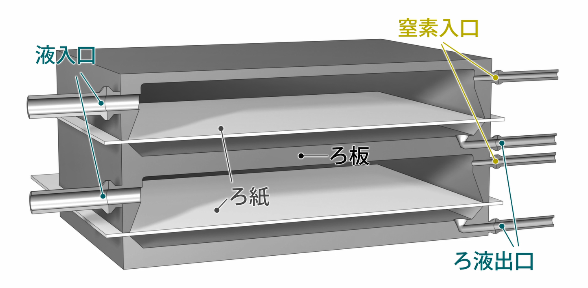

正方形の水平ろ板2枚を垂直方向に重ね合わせることでろ過室を形成し、処理能力に合わせた枚数でろ板スタックを形成します。
ろ板開閉装置
ろ板スタック上部の機械式ジャッキがろ板を昇降させ、ろ紙交換時にろ板を開閉させる機構です。
ペーパーラック
ろ紙保持架台にろ紙が巻き紙の形で取り付けられ、各ろ過室に送り込まれます。
ペーパーエキストラクタ
スパイクによりろ紙を刺し、この移動によりろ紙交換を行なうピン方式とロール回転により移動を行なうロール方式があります。
ろ材交換方式
ピン方式タイプ(標準タイプ)
スパイクによりろ紙を刺し、リンク機構でロール状のろ紙を引き出しながら、ろ紙交換を行う方式。
ロール方式タイプ
2本のロールの回転により、ロール間に挟まれたろ紙を移動する方式。粘着性の高い液、固形分が多くケーキに厚みが必要な場合のろ紙交換に対応できます。スクレーパが付属しており、粘着性のケーキとろ紙の分離が行えます。
カット紙給排装置付タイプ
ろ板より大きめの方型のろ紙を自動アームを用いて交換する方式。設置スペースの低減とろ紙の使用量を1/3に節減できます。
ろ布走行タイプ
ろ布自動洗浄の機能を備えており、使用したろ布は巻き取りと洗浄を行い、リサイクルできるタイプです。固形分の回収にご活用いただけます。
分離の原理
- ろ板2枚を1組にてろ過室を形成。
- ろ紙 or ろ布を用いて固体と液体をろ過分離。
- ろ過室内でケーキ洗浄可。洗浄液量低減に貢献。
- 空気や窒素ブローによるケーキ乾燥。
- 加圧・減圧シールにより装置外部への液漏れ防止。
- 開枠後、ケーキを系外に自動排出。

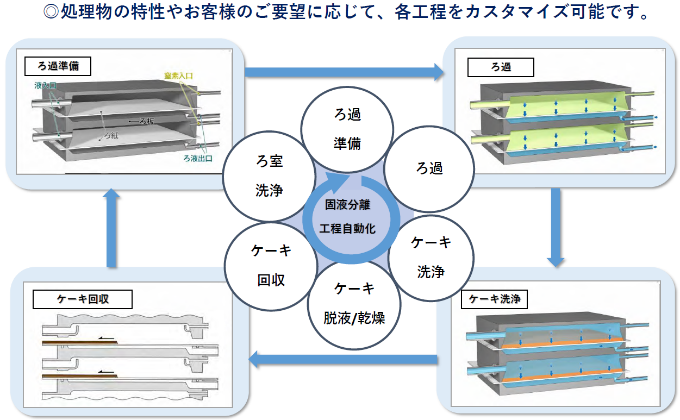

ろ過サイクル
- ろ過開始から終了まで、一連の工程を自動で行います。
ラインアップ
ろ紙交換方式 | 1m2 ろ板枚数 | 設置サイズ (L x W x H mm) |
所要動力 (kW) |
重量 (t) |
---|---|---|---|---|
ピン方式ペーパーエキストラクタ | 5 | 4025 x 2200 x 2720 | 11.75 | 7 |
10 | 4532 x 2200 x 3320 | 11.75 | 9 | |
15 | 4595 x 2200 x 4040 | 11.75 | 11 | |
20 | 5102 x 2200 x 4766 | 11.75 | 13 | |
ロール方式ペーパーエキストラクタ | 5 | 4310 x 2200 x 2720 | 12.5 | 8 |
10 | 5060 x 2200 x 3020 | 12.5 | 10 | |
カット紙給排装置 | 5 | 4300 x 2200 x 3400 | 14.75 | 9 |
10 | 4300 x 2200 x 4980 | 14.75 | 11 | |
ロール方式ペーパーエキストラクタ | 15(1.5m2) | 5100 x 2200 x 5200 | 15.0 | 16 |
主な用途
高粘度精密ろ過
高粘度樹脂液、シリコンオイル、乳化剤、界面活性剤、ポリプロピレングリコール、エポキシ樹脂、フッ素樹脂、脂肪酸エステル、緑茶抽出液、顔料、農薬原料、活性炭、放射線廃棄物、有機溶剤、強酸液、食品、カーボン、研磨水、洗浄液、医薬品原薬中間体、化粧品、その他
- 化 学:シリコンオイル、界面活性剤、乳化剤、顔料、樹脂、有機溶剤、カーボン、強酸液、活性炭、農薬原料、化粧品、バイオプラスチック
- 医 薬:医薬中間体
- 食 品:糖アルコール
- 電子材料:液晶フィルム材料、正極材・負極材、銅箔圧延油、
- 非鉄金属:圧延油(アルミ、銅、ステンレス)、クーラント、レアメタル、金属粉、触媒
- エネルギー:焼却飛灰
- 代替エネルギー:バイオエタノール、藻類バイオ燃料
- 水処理:廃水処理
