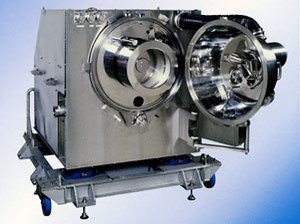

医薬GMP対応横型ピーラー遠心分離機(HZ‐PhII) 三菱-KM式
GMP対応横型ピーラー遠心分離機(ピーラーセントリフュージ HZ‐PhII)は、横型バスケットタイプの遠心分離機です。密閉性の高さにより薬理活性の高い物質も安全に処理が可能で、また全プロセスエリアのCIP洗浄が可能なため、優れた機内洗浄効果が得られます。さらに、ケーシングは自動クランプリングの開閉により簡単にフルオープンになるため、機内洗浄後の目視確認やメンテナンスも容易に行うことができ、操作性・メンテナンス性に優れています。
クリーンルームへの設置が可能で、医薬・食品分野で多数の使用実績があります。
機内洗浄性に優れており、製品の全量回収も可能なことから、電子材料・ファインケミカル分野等、多品種少量・高付加価値品の処理にも多数の実績がございます。
特長
HZ-PhIIの基本コンセプト
製品の自動全量回収が可能:
ろ材背面からのバックブローにより、残留ケーキ層(基礎層)を含めた製品の全量回収が可能です。運転は自動運転を標準とし、省力化・省人化にも貢献します。
クリーンルーム設置に対応:
プロセス部分と機械駆動部分を分離する事によりコンタミネーションを完全に防止します。またクリーンルーム内の設置スペースを最小にできます。

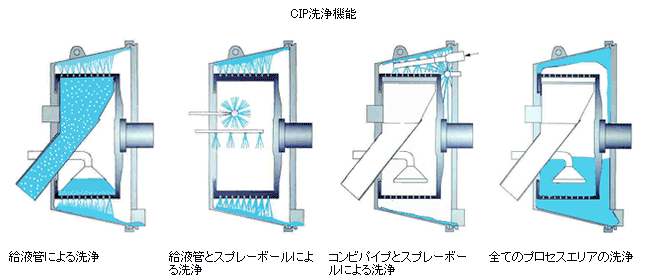

CIP洗浄機能:
プロセスエリア全体の完全自動洗浄が可能です。
機内全ての目視チェックが可能:
回転体後部・背面・主軸部分等を含めた機内全ての目視チェックが可能です。
ケーシングドアの開閉がワンタッチで可能なクランプリングの採用により、運転中の密閉性が高く、又開放時の目視確認やろ材交換の作業時間を大幅に短縮できます。
脱着が簡単なろ布止めリング:
ろ材の遠心力の働きで自動ロックするラチェットリングで簡単に交換できます。

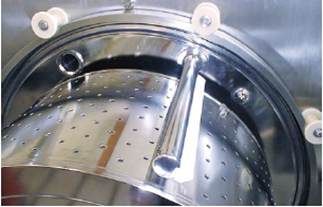

基礎層バックブロー
HZ-PhIIの新機能
新開発のウイング式搔取機構を採用
掻取工程以外ではケーキ排出口がカバーされ、製品側へのミスト混入をシャットアウト
回収ケーキの破砕と圧密化を防止し、デリケートな製品にも対応
CIP用洗浄液量のミニマム化を実現
ケーシングのコンパクト化と機構のシンプル化によりCIP洗浄液量を削減(当社比約27%セーブ)
*HZ630PhIIの場合
高遠心力による分離及び洗浄性の向上
MAX2030G(当社比約19%アップ) *HZ630PhIIの場合
更にコンパクトな設置スペースと機械重量軽減を実現
特殊防振ダンパにより基礎の設計を簡略化 *HZ630PhIIの場合
サンプリング口設置可能(オプション機能)
ハウジングにサンプリング口を設けることにより、ケーキ排出前にバスケット内のケーキをサンプリングすることが可能

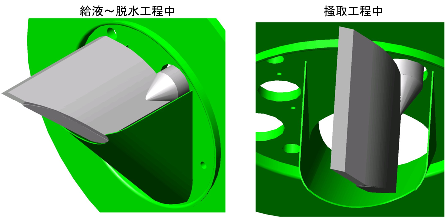

ウイング式搔取機構
豊富なオプションメニュー
- 各種材質対応
(SUS304/316L、HC22、HC276、MAT、Ti、ジルコニウム、樹脂ライニング) - ナイフブロー(搔取装置(ケーキシュート堆積防止)
- スキミング装置
- バッグイン/バックアウト方式によるサンプリング機構(封じ込め対応)
ラインアップ
型番 | HZ400Ph | HZ630PhII | HZ800PhII | HZ1000PhII | HZ1250PhII | |
---|---|---|---|---|---|---|
バスケット内径 | mm | 400 | 630 | 800 | 1000 | 1250 |
バスケット長さ | mm | 200 | 315 | 400 | 500 | 630 |
ろ過面積 | m2 | 0.25 | 0.6 | 1 | 1.6 | 2.5 |
バスケット容量 | L | 11 | 44 | 88 | 172 | 333 |
回転数 但し密度 |
min-1 | 3000 | 2400 | 1900 | 1520 | 1240 |
遠心効果(MAX) | G | 2000 | 2030 | 1600 | 1290 | 1060 |
機械重量(モーター含) | kg | 1800 | 2500 | 5500 | 8000 | 11500 |
外形(L × W × H) | mm |
2100*1150 *1350 |
2020*1310 *1320 |
2330*1490 *1640 |
2630*1690 *1810 |
3040*1940 *2040 |
主駆動モーター | kW | 5.5 | 18.5 | 30 | 37 | 45 |

主な用途
- 医薬品原薬・医薬品中間体・染料・食品・ファインケミカル、高薬理活性品、高生理活性品、治験薬
