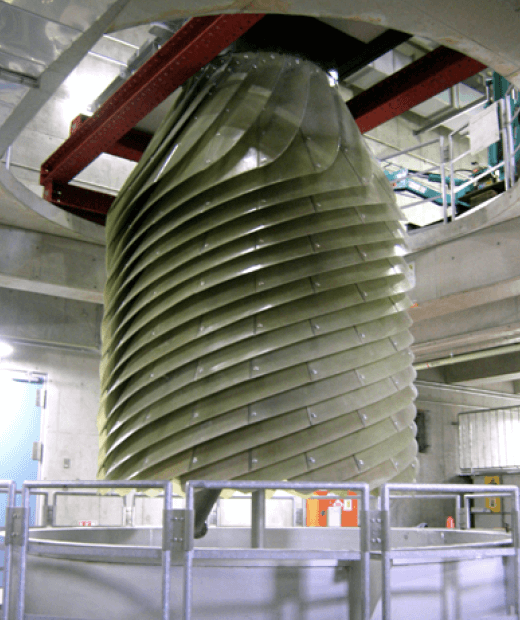

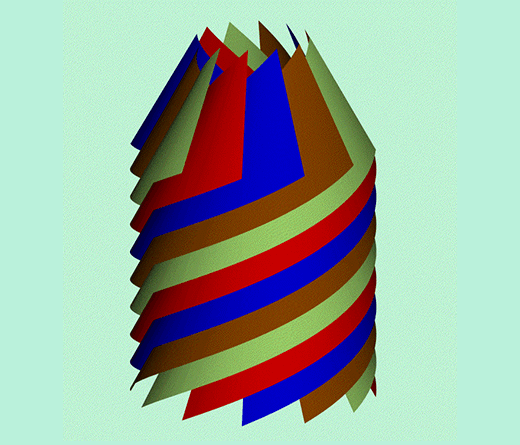

超高速沈殿装置(スパイラルセパレーター)は、らせん状の傾斜板(プレートパック)を沈殿槽内部に設置し回転させる事で粒子沈降速度を飛躍的に高めた沈殿装置で、英国サザンウォーター社より技術導入したものです。
原水は流入口からタンク内部に流入、プレートパックを通過し、処理水はタンク上部の越流堰から流出します。プレートパックは、原水の上昇速度に合わせて回転しています。プレートパックを回転させる事により粒子の見かけの沈降速度が上昇し、同時に沈降距離が短縮するので、必要沈降面積の大幅な削減が可能となります。


特徴
- 高速化により従来型沈殿池の1/10以下の設置面積で代替可能です
- 従来型に比べて2~3倍の高濃度汚泥の回収が可能なので後段工程の負荷を削減できます
- 省スペース化にて設置面積を削減でき土木工事費をおさえることが可能です

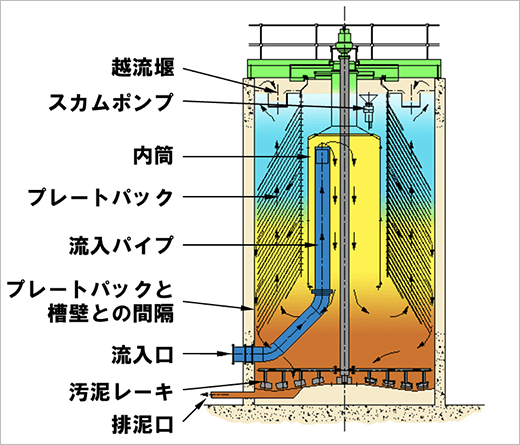

構造図


適用排水
鉄鋼関係の循環冷却水
石油、電力、鉄鋼、その他機械工場含油排水の高度処理
生物処理して処理水のSS処理
